本文主要對新能源汽車電機系統進行詳解，主要從直流電動機、三相異步感應電動機、永磁同步電動機、磁阻電動機四部分進行講解。

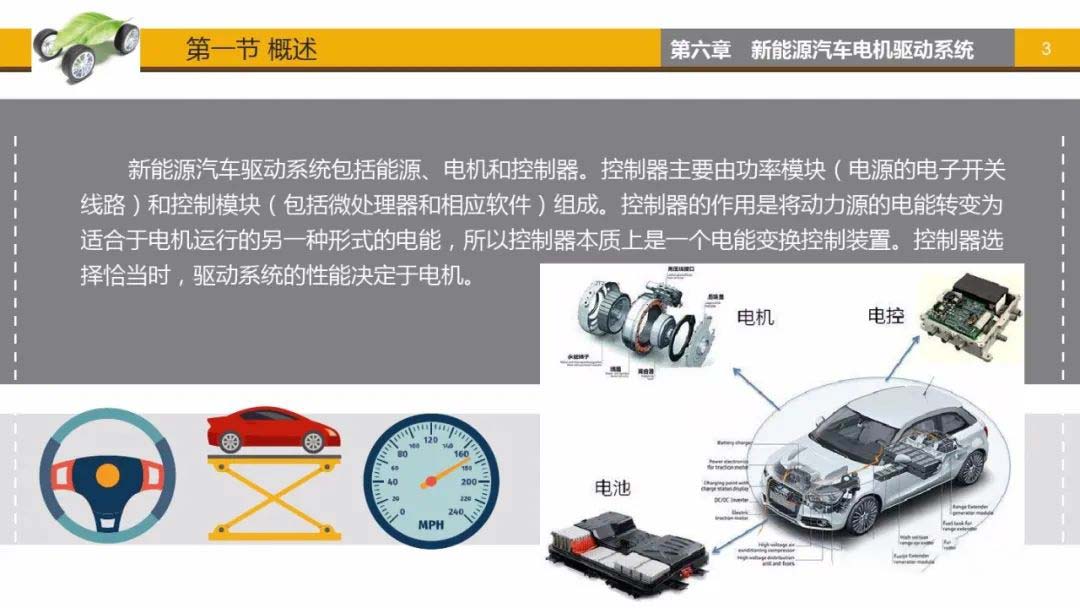

一、概述

新能源汽車驅動系統包括能源、電機和控制器。控制器主要由功率模塊（電源的電子開關線路)和控制模塊（包括微處理器和相應軟件）組成。控制器的作用是將動力源的電能轉變?yōu)檫m合于電機運行的另一種形式的電能，所以控制器本質上是一個電能變換控制裝置。控制器選擇恰當時，驅動系統的性能決定于電機。

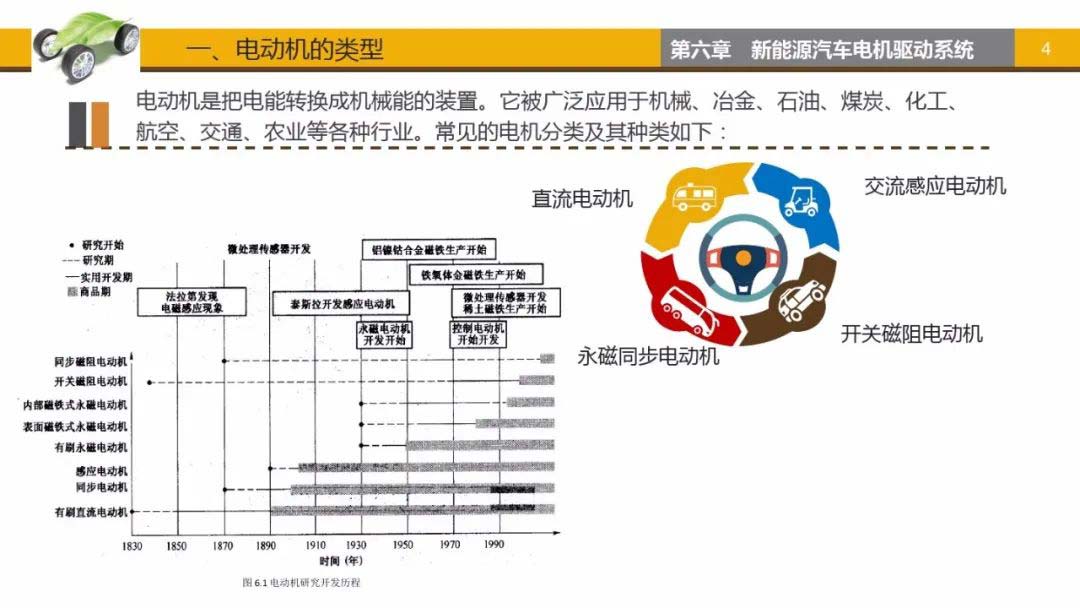

1、電動機類型

新能源汽車電機驅動系列主要分為四種：直流電動機、三相異步感應電動機、永磁同步電動機、磁阻電動機。

常見電動機中適用于電力驅動的電動機分類如下：

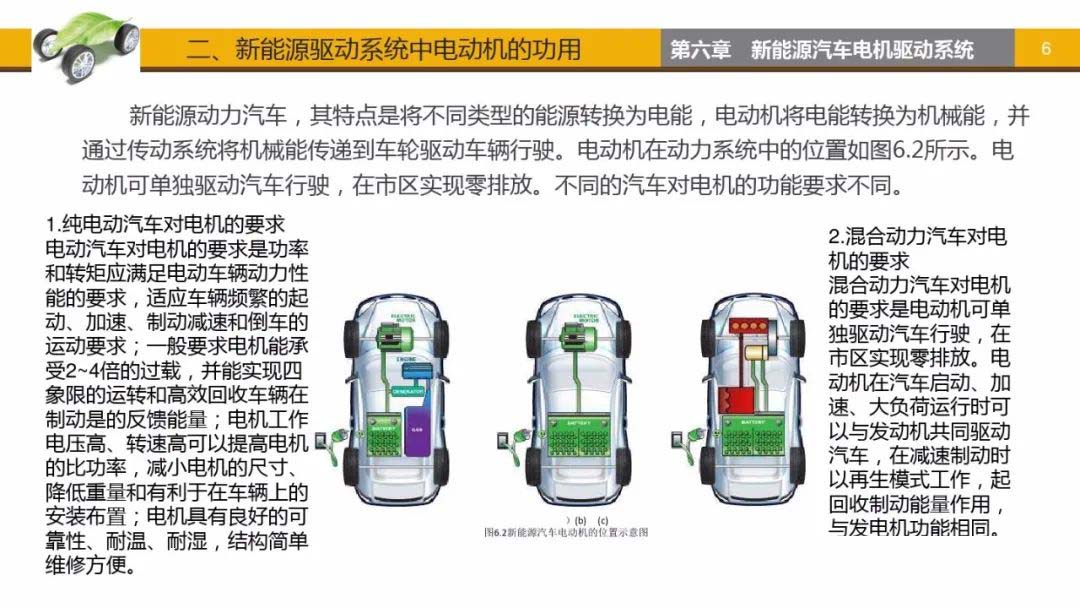

2、新能源驅動系統中電動機功用

新能源動力汽車,其特點是將不同類型的能源轉換為電能，電動機將電能轉換為機械能,并通過傳動系統將機械能傳遞到車輪驅動車輛行駛。電動機在動力系統中的位置下圖所示。電動機可單獨驅動汽車行駛，在市區實現零排放。不同的汽車對電機的功能要求不同。

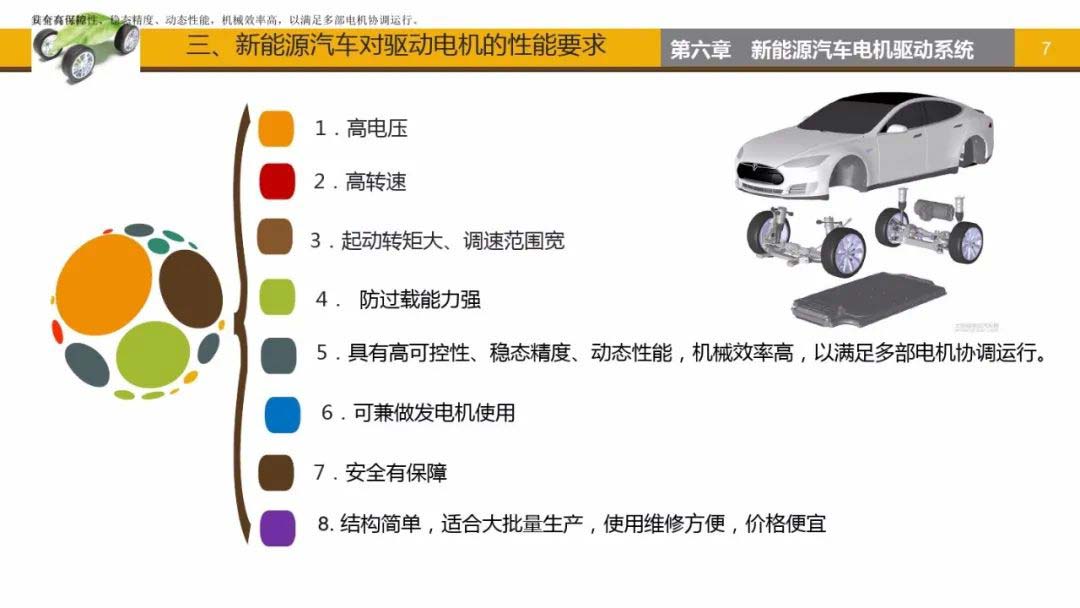

3、新能源汽車對驅動電機的性能要求

二、直流電動機

1、直流電動機工作原理

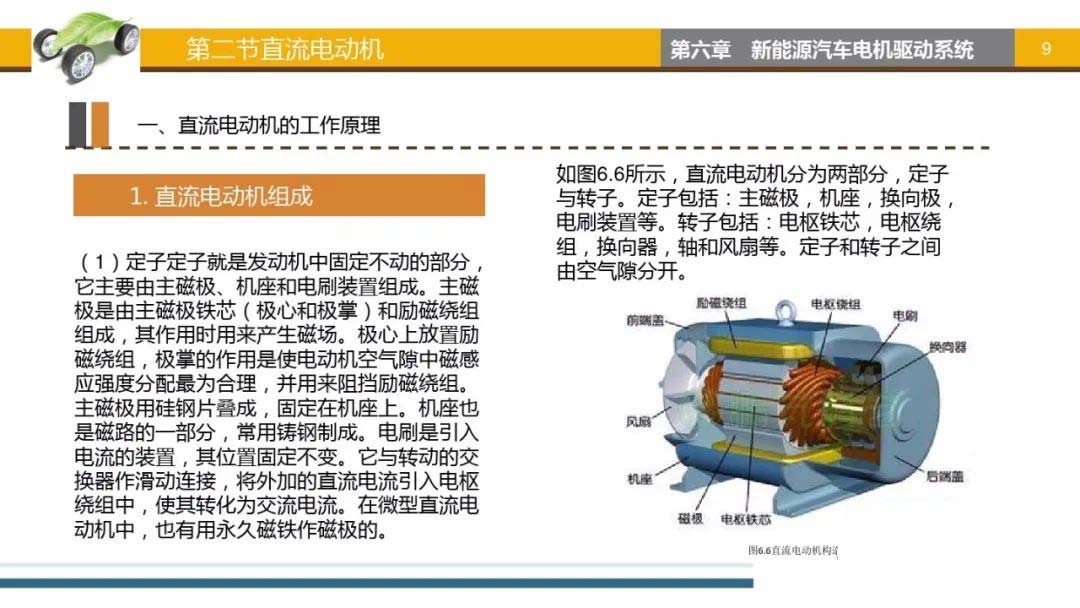

（1）直流電動機的組成

直流電動機分為兩部分，定子與轉子。定子包括:主磁極。機座，換向極,電刷裝置等。轉子包括:電樞鐵芯,電樞繞組，換向器。軸和風扇等。定子和轉子之間由空氣限分開。

1）定子

定子就是發動機中固定不動的部分,它主要由主磁極，機座和電刷裝置組成。主磁極是由主磁極鐵芯(極心和極掌)和勵磁燒組組成其作用時用來產生磁場。

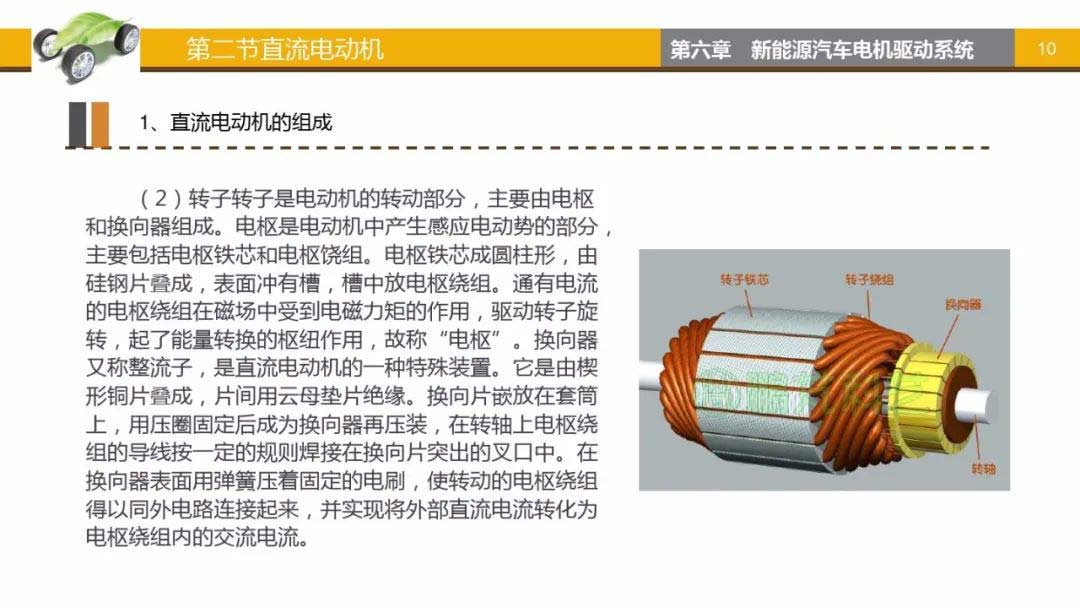

2）轉子

轉子是電動機的轉動部分。主要由電樞和換向器組成。

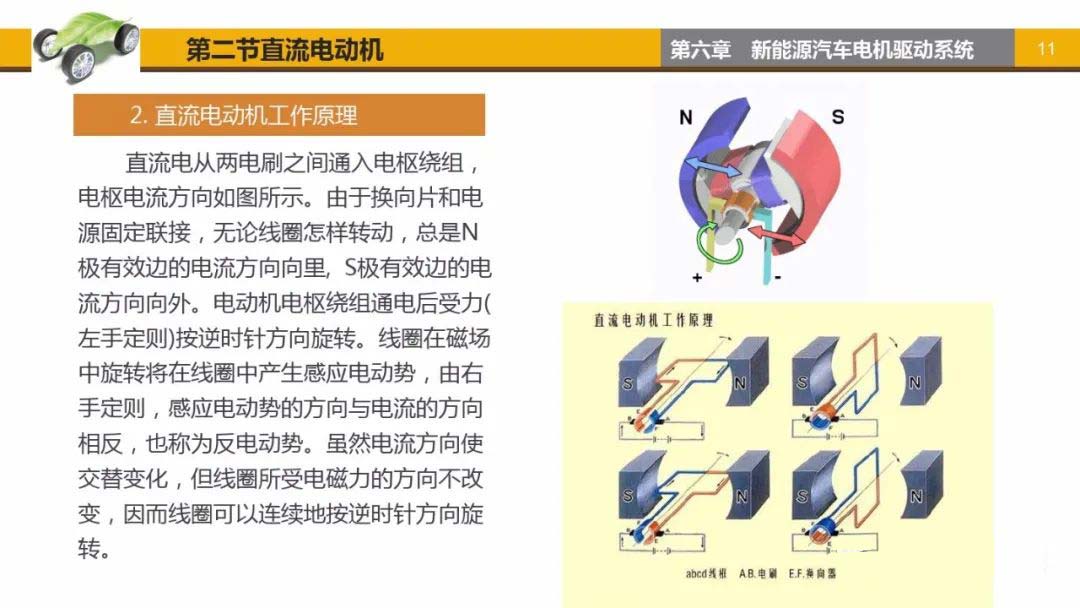

（2）直流電動機工作原理

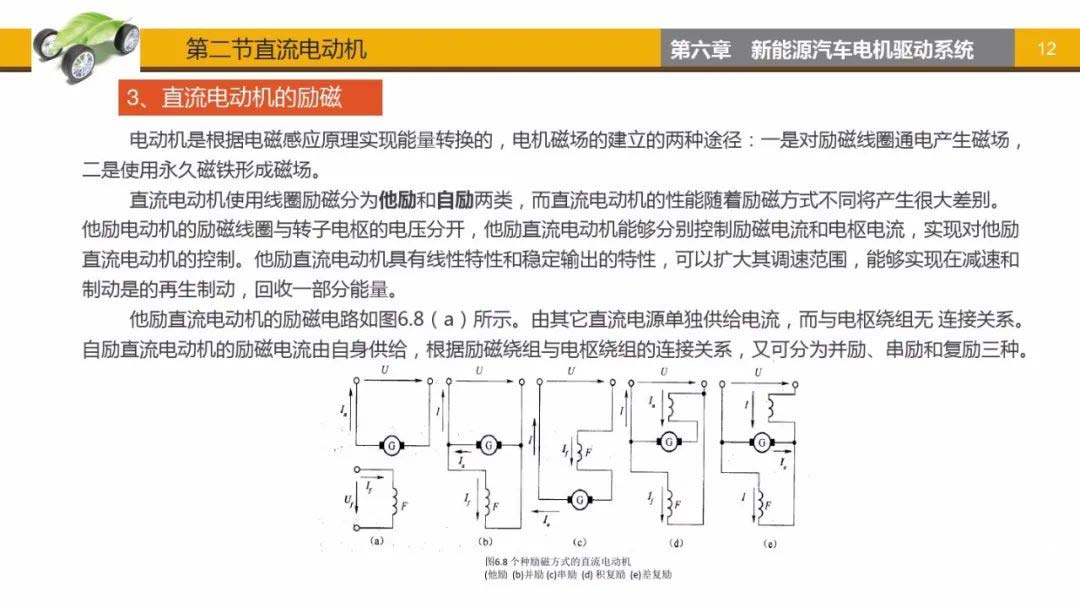

（3）直流電動機勵磁

電動機是根據電磁感應原理實現能量轉換的，電機磁場的建立的兩種途徑: 一是對勵磁線圈通電產生磁場，二是使用永久磁鐵形成磁場。

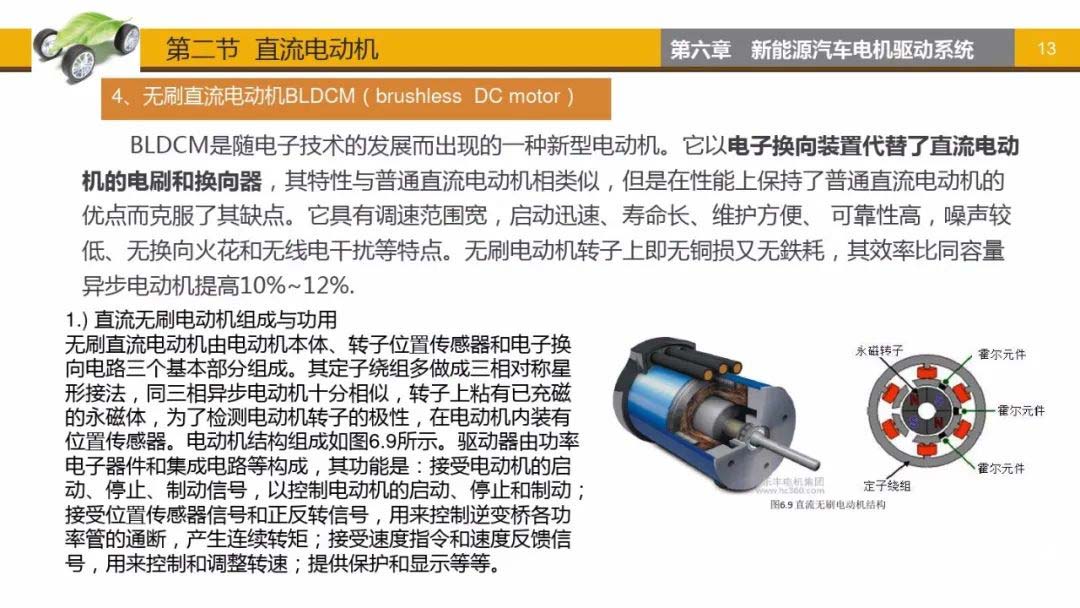

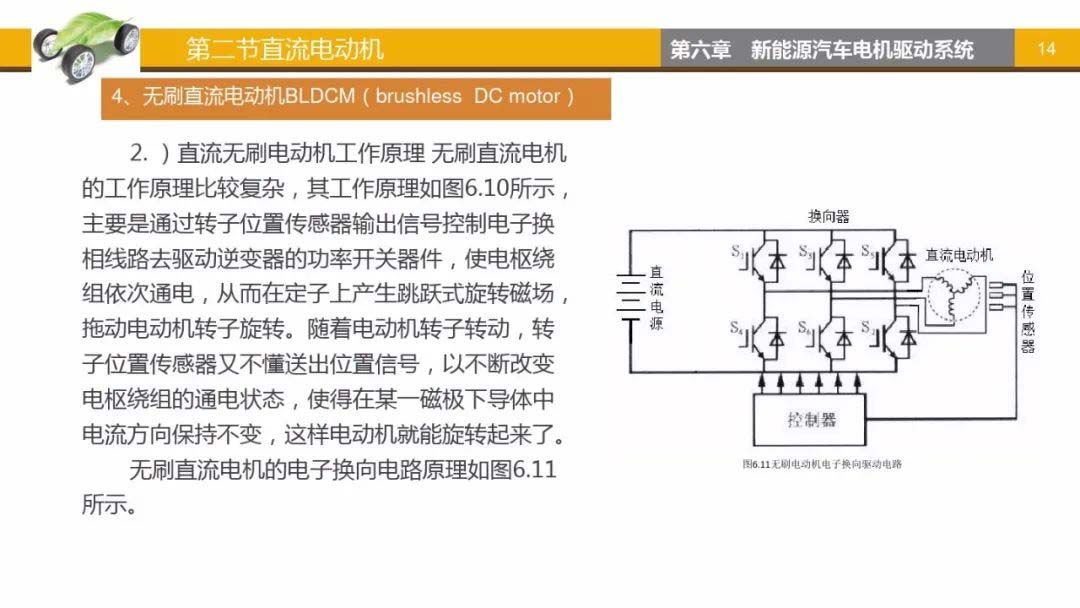

（4）無刷直流電動機BLDCM

BLDCM是隨電子技術的發展而出現的一種新型電動機。 它以電子換向裝置代替了直流電動機的電刷和換向器，其特性與普通直流電動機相類似，但是在性能上保持了普通直流電動機的優點而克服了其缺點。

三、三相異步感應電動機

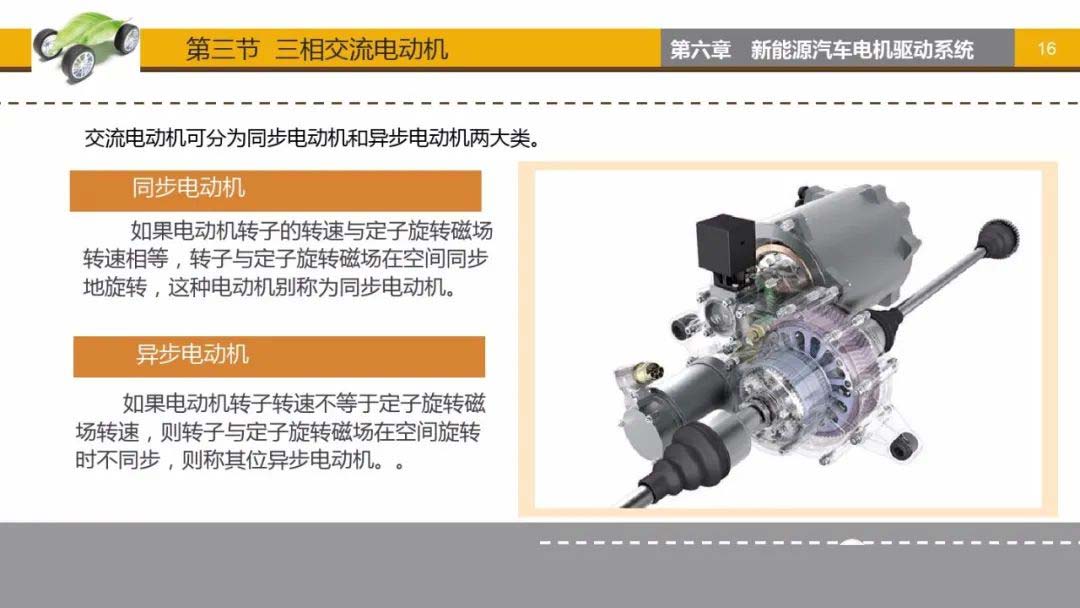

交流電動機可分為同步電動機和異步電動機兩大類。

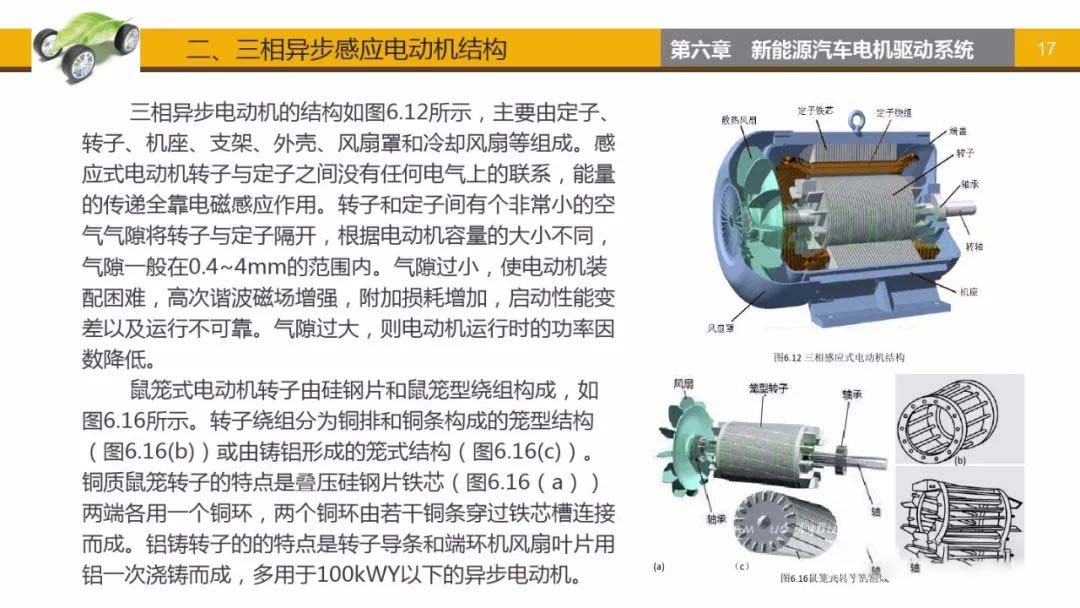

1、三相異步感應電動機結構

三相異步電動機的結構如圖下圖所示，主要由定子、轉子、機座、支架、外殼.風扇罩和冷卻風扇等組成。感應式電動機轉子與定子之間沒有任何電氣上的聯系，能量的傳遞全靠電磁感應作用。

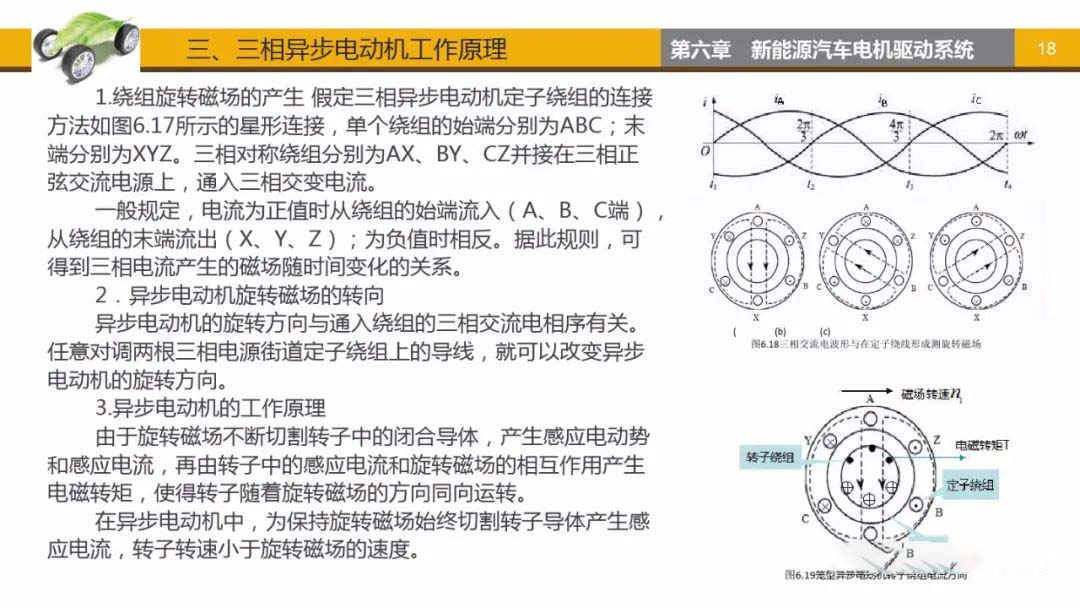

2、三相異步電動機工作原理

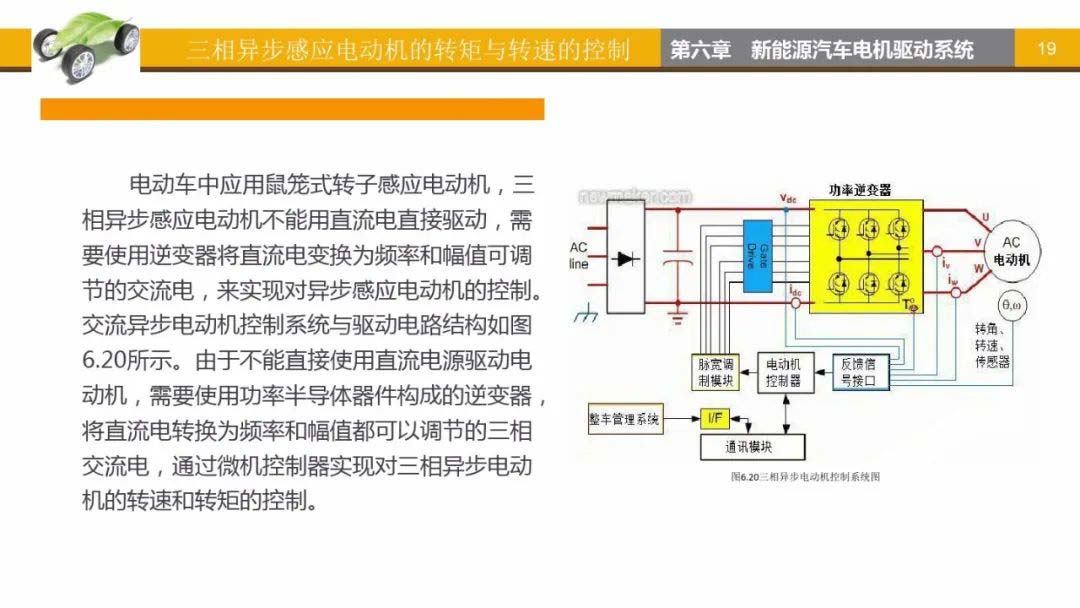

3、三相異步感應電動機轉矩與轉速的控制

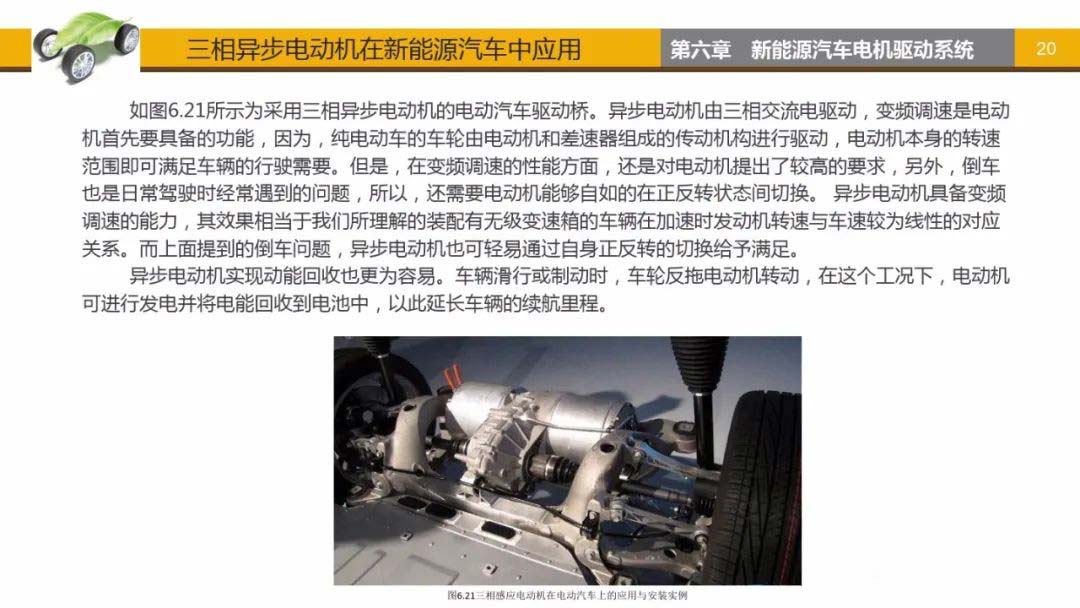

電動車中應用鼠籠式轉子感應電動機，三相異步感應電動機不能用直流電直接驅動，需要使用逆變器將直流電變換為頻率和幅值可調節的交流電，來實現對異步感應電動機的控制。

四、永磁同步電機

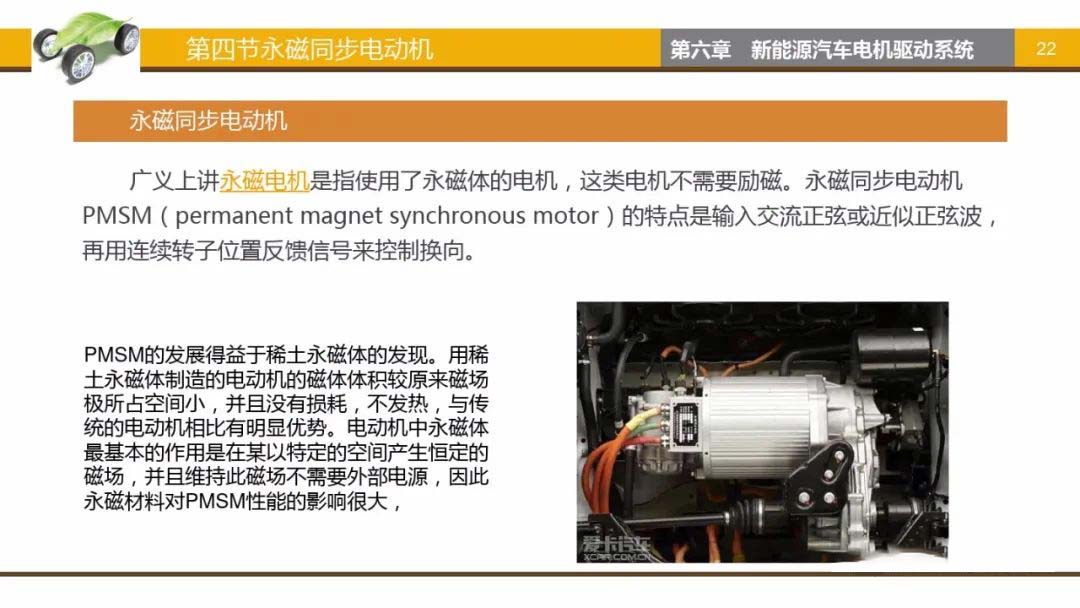

1、永磁同步電機定義

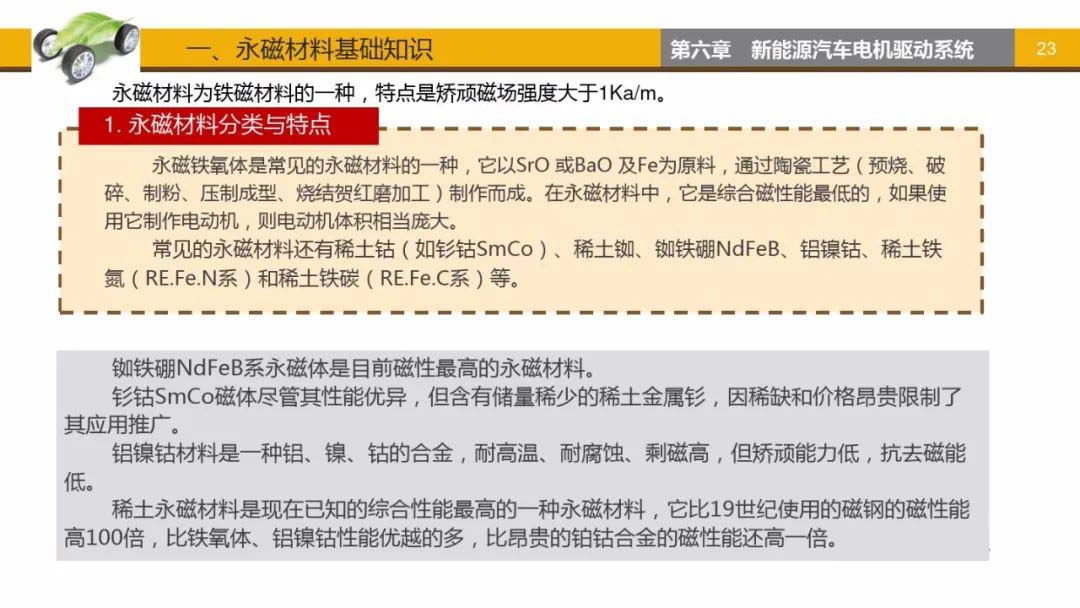

2、永磁材料的基本知識

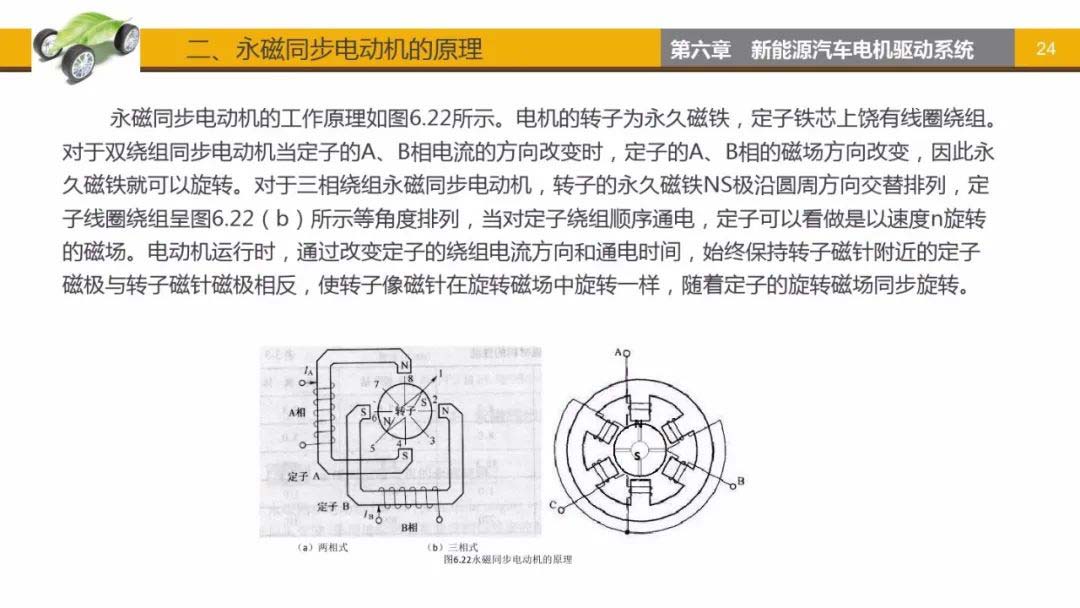

3、永磁同步電動機原理

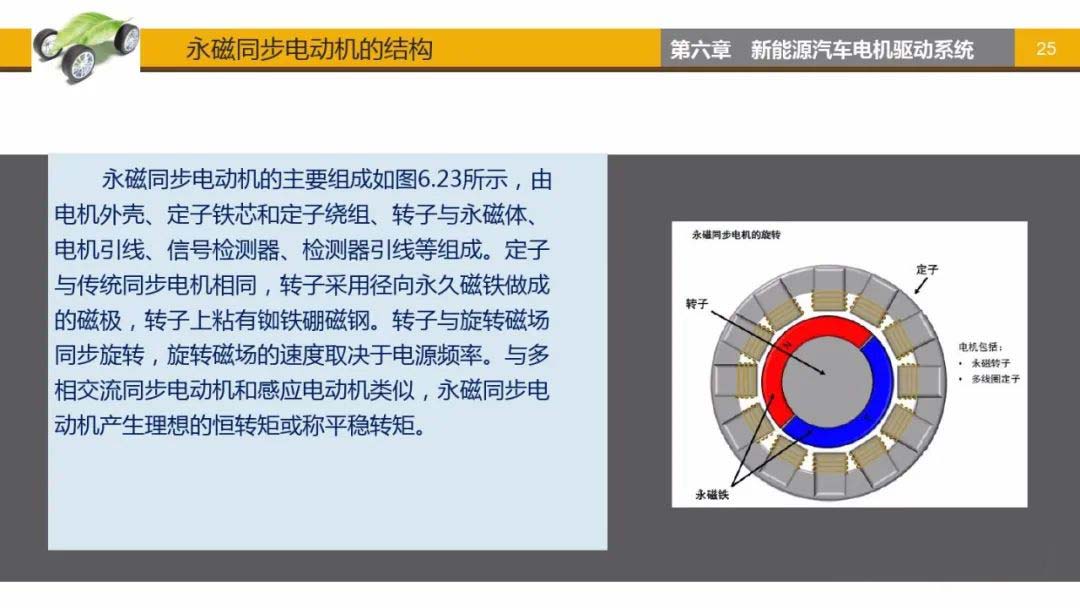

4、永磁同步電動機結構

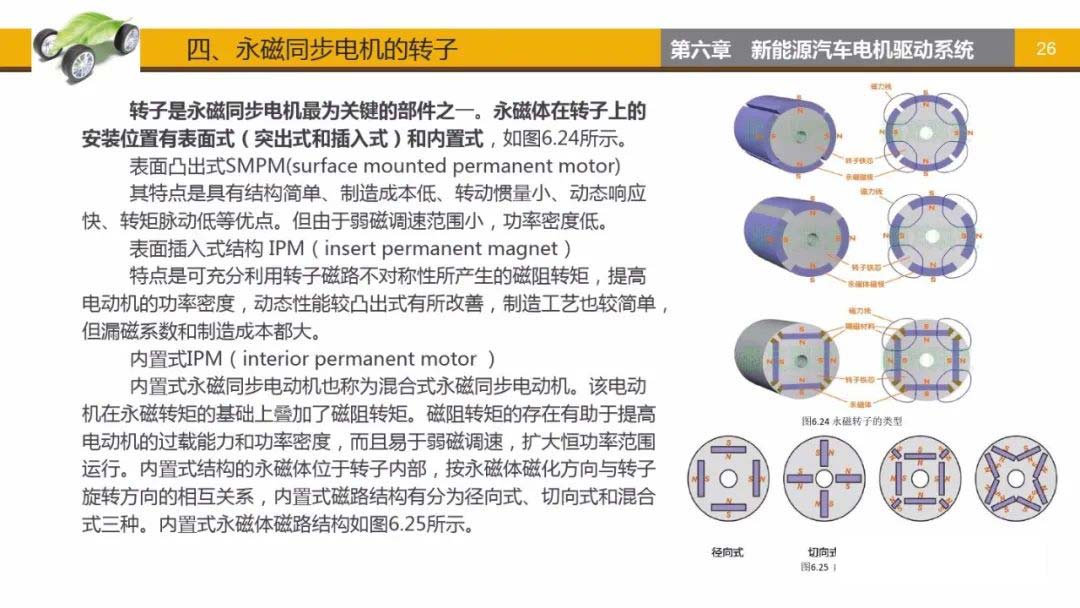

5、永磁同步電動機轉子

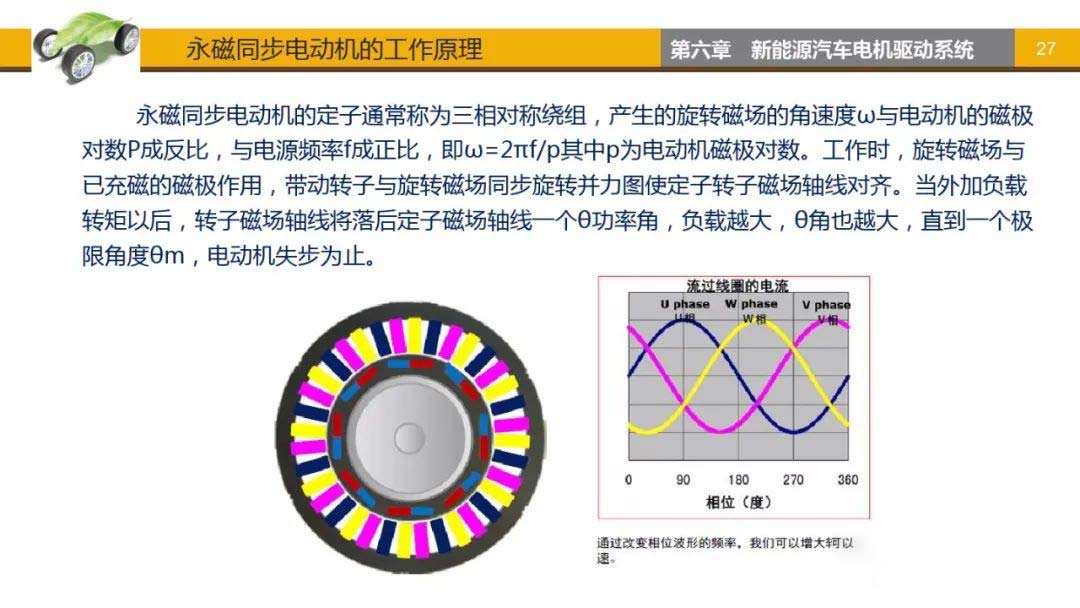

6、永磁同步電動機工作原理

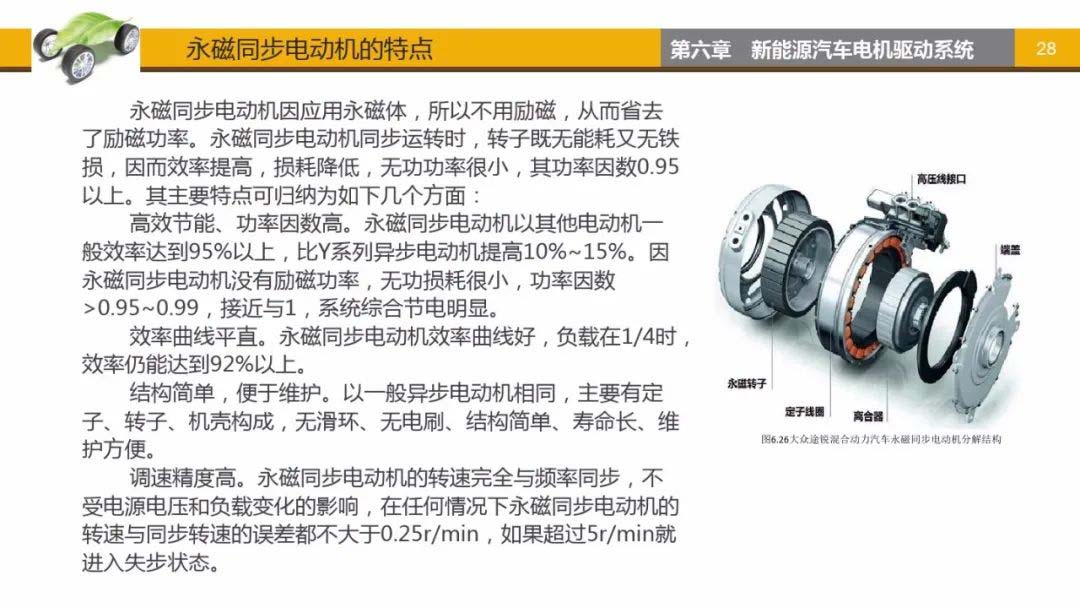

7、永磁同步電動機特點

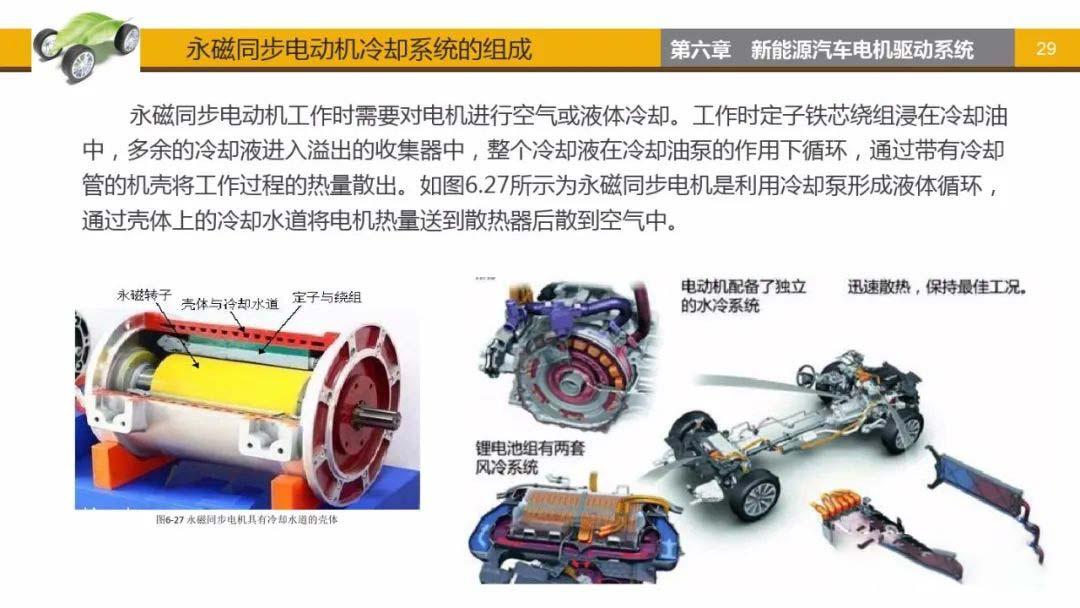

8、永磁同步電動機冷卻系統組成

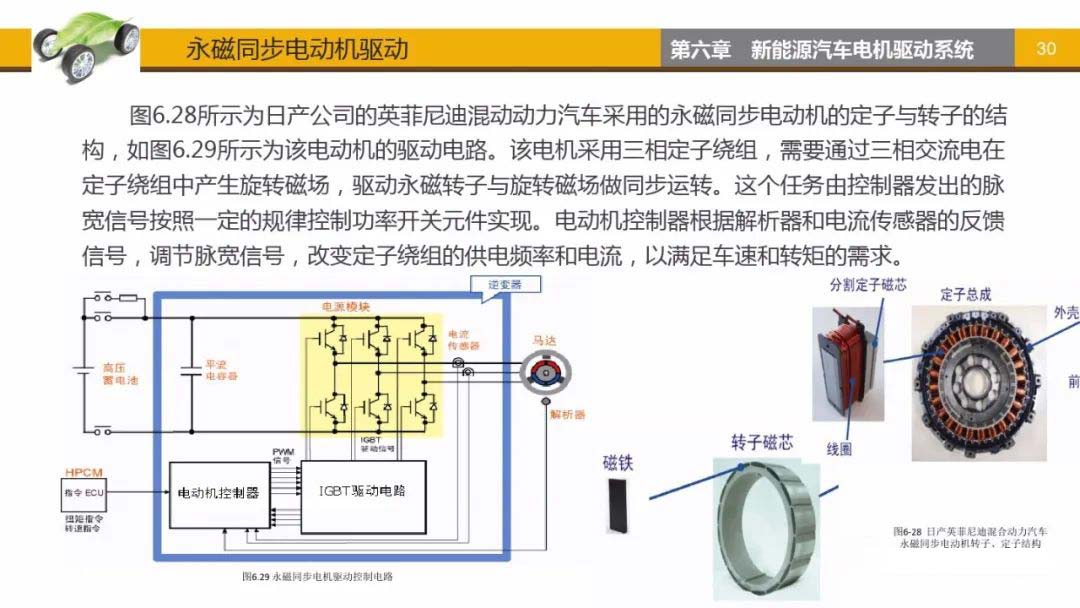

9、永磁同步電動機驅動

五、磁阻電動機

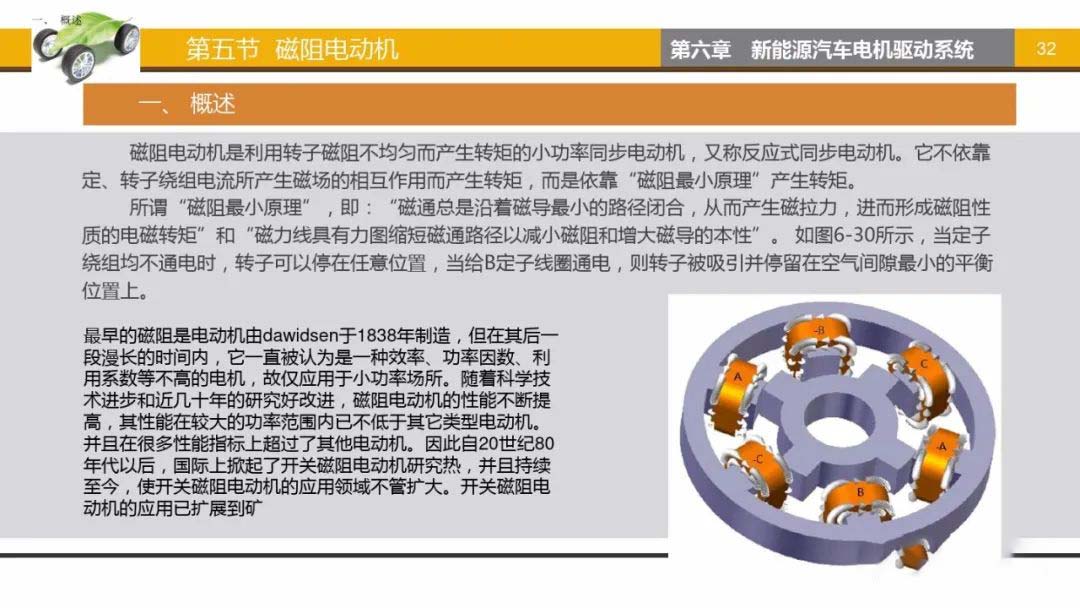

1、磁阻電動機概述

磁阻電動機是利用轉子磁阻不均勻而產生轉矩的小功率同步電動機，又稱反應式同步電動機。磁阻電動機不依靠定子、轉子燒組電流所產生應場的相互作用而產生轉矩。而是依靠“磁阻最小原理”產生轉矩。

2、開關磁阻電動機

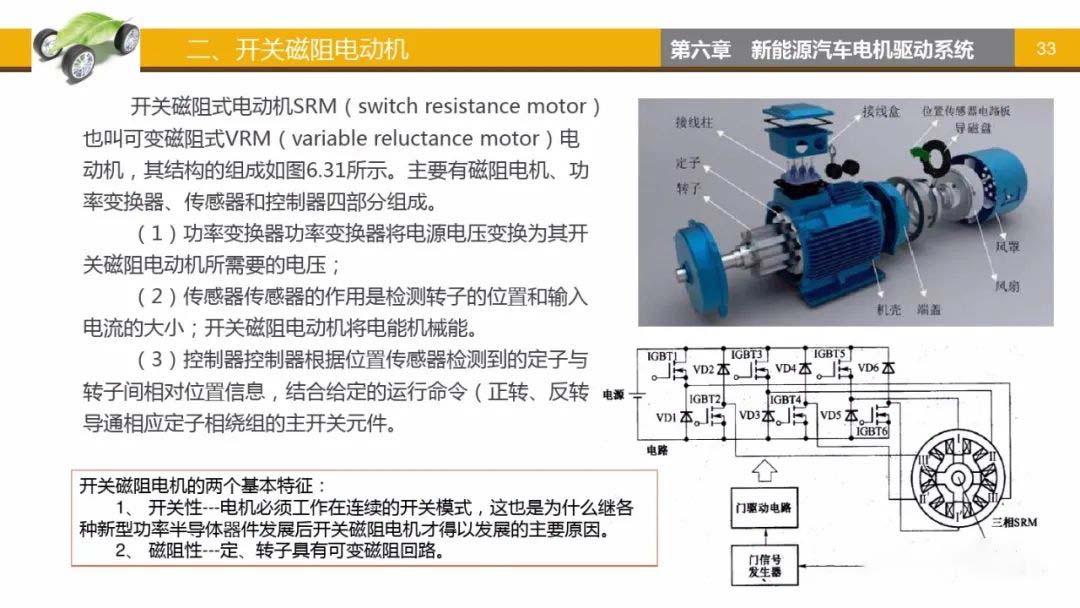

開關磁阻式電動機SRM ( switch resistance motor )也叫可變磁阻式VRM ( variable reluctance motor )電動機，其結構組成如下圖所示。主要有磁阻電機、功率變換器、傳感器和控制器四部分組成。

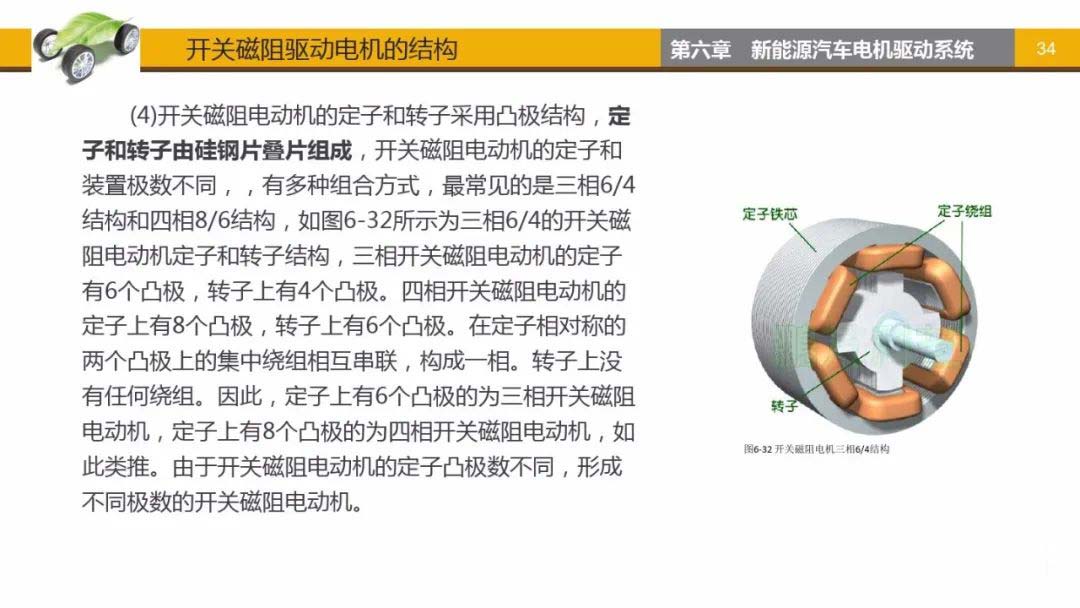

3、開關磁阻驅動電機結構

開關磁阻電動機的定子和轉子采用凸極結構，定子和轉子由硅鋼片疊片組成。開關磁阻電動機的定子和裝置極數不同，有多種組合方式。

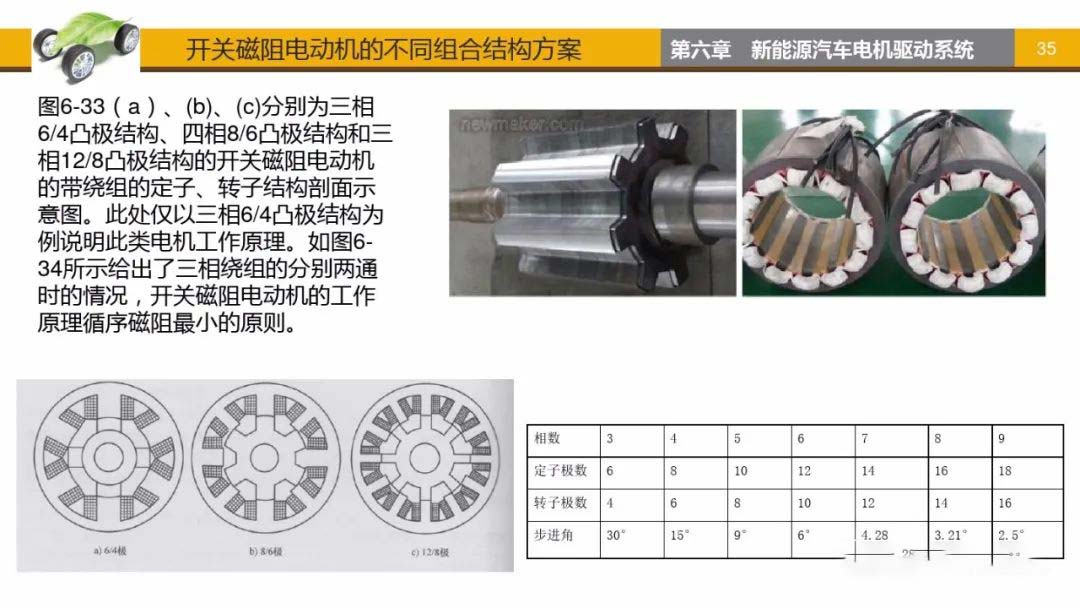

4、開關磁阻電動機不同組合結構方案

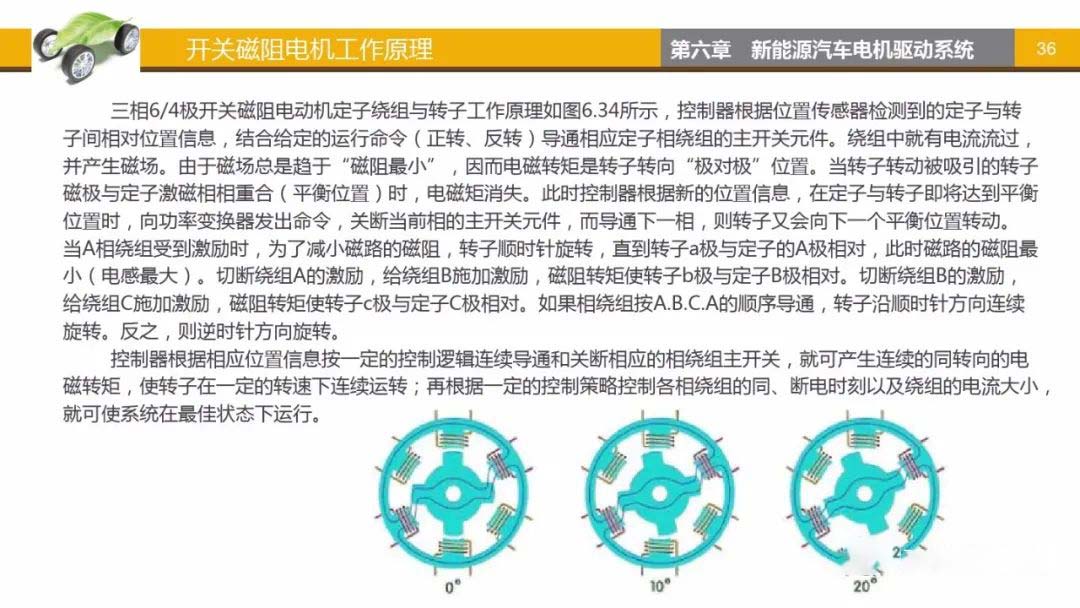

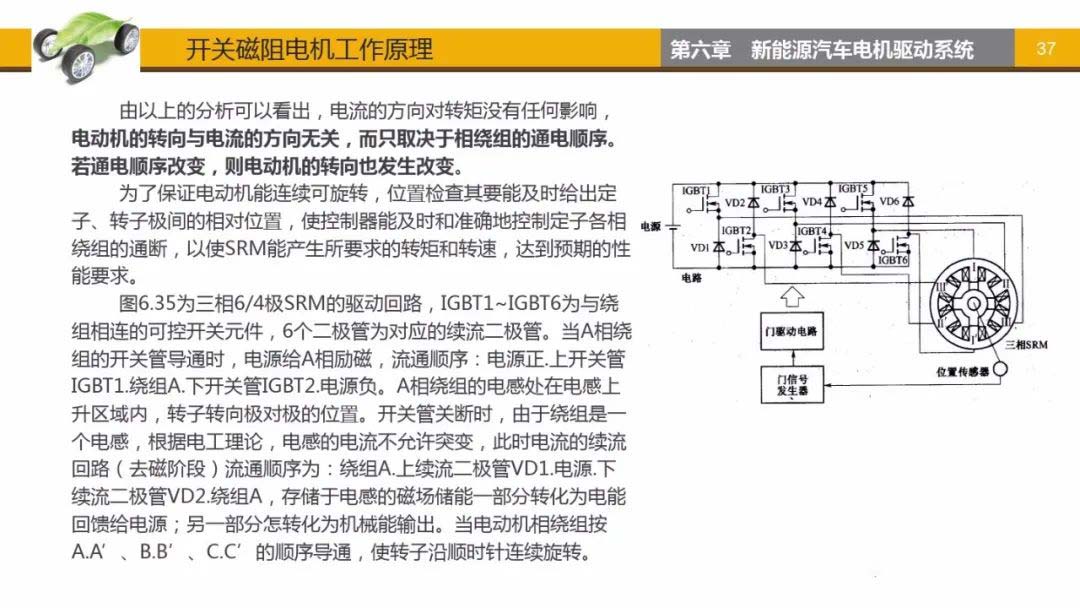

5、開關磁阻電機工作原理

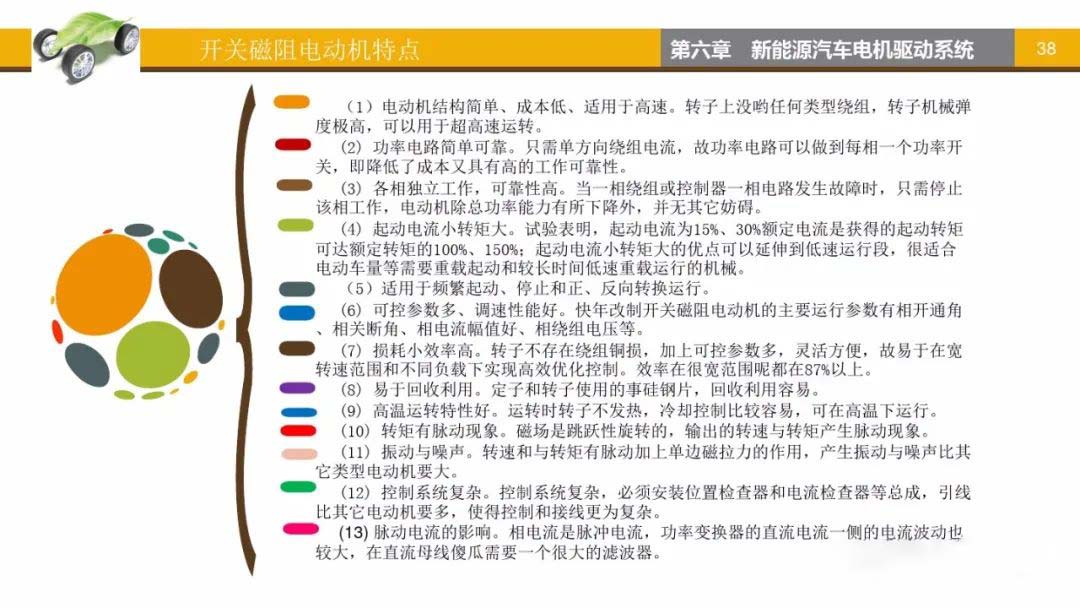

6、開關磁阻電動機特點

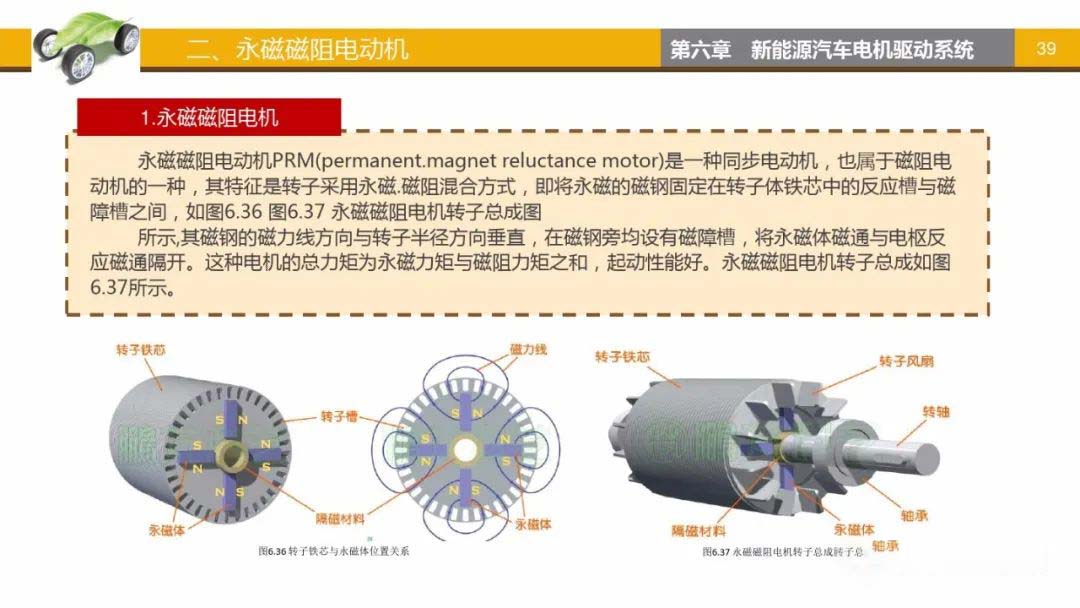

7、永磁磁阻電動機
永磁磁阻電動機PRM(permanent.magnet reluctance motor)是一種同步電動機,也屬于磁阻電動機的一種，其特征是轉子采用永磁磁阻混合方式，即將永磁的磁鋼固定在轉子體鐵芯中的反應槽與磁障槽之間。

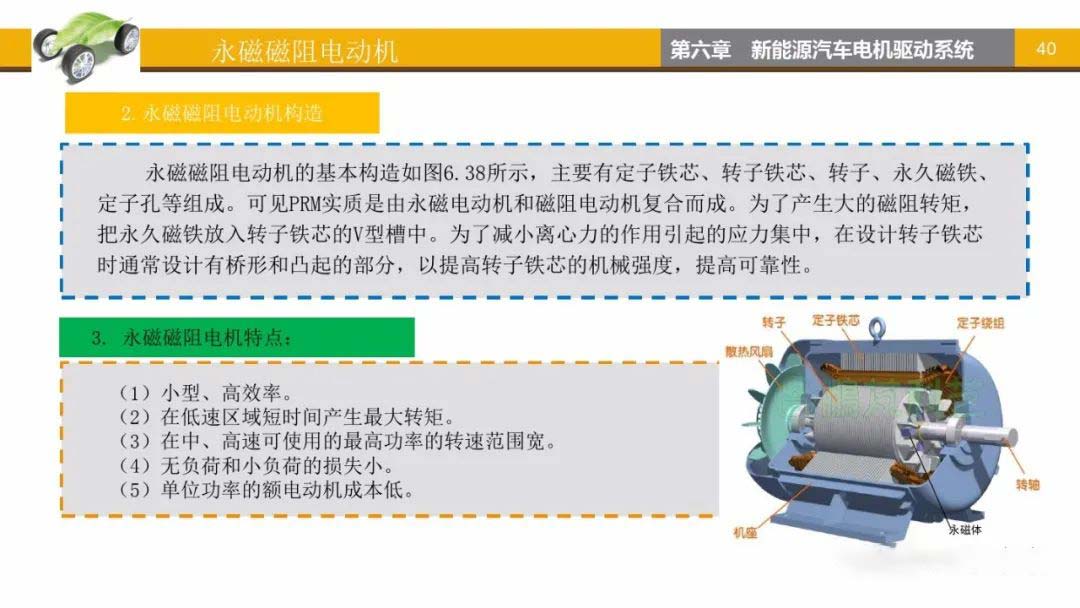

永磁磁阻電動機構造
